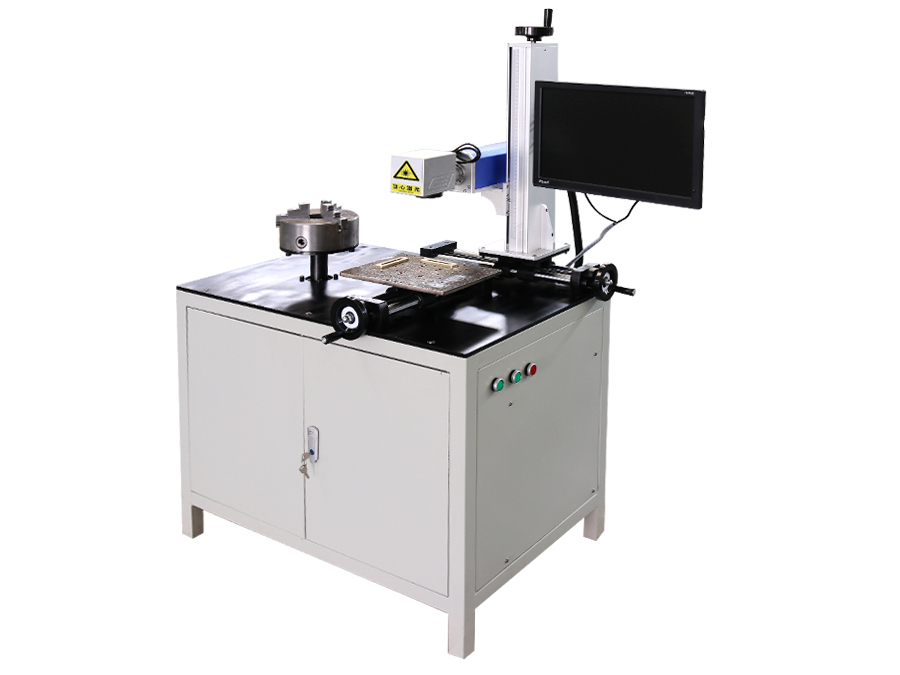

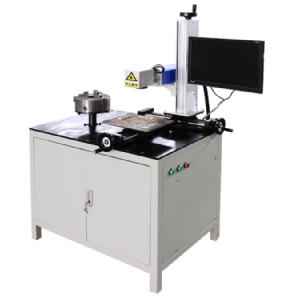

HG-20W/30W 柜式光纖激光打標機

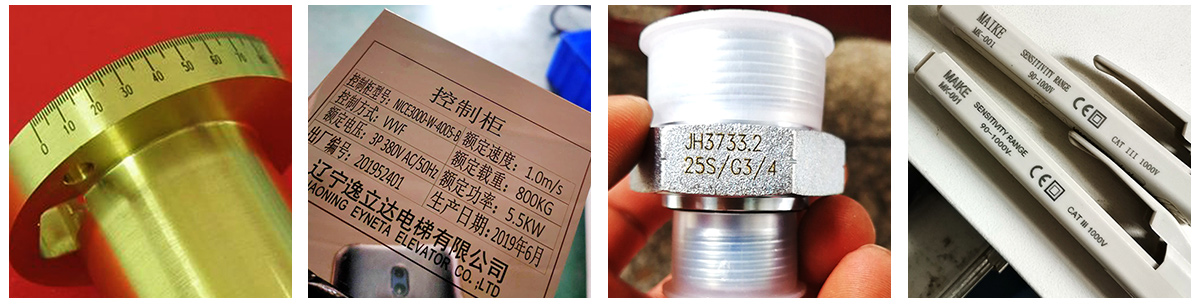

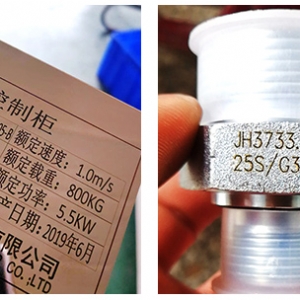

產品介紹：圓周激光打標機主要用于圓柱形工件的徑向及軸向打印，打印方向可360度旋轉，覆蓋整個圓周表面，打印間距弧度可靈活設置?？纱?00kg重的軸形工件，適合回轉類零件，如：軸、管、盤、套、筒、法蘭等圓周面的打印。
應用范圍：
專用同步打印機構可將打印內容覆蓋整個圓周。裝夾機構自帶三爪卡盤,工件夾緊快速方便。設定好工件外徑大小后，平面執行機構與旋轉執行機構同步運動，一次性完成打印。
多軸聯動采用差補算法，圓弧曲線軌跡平滑。配合各種專用工裝可完成各種零件不同曲面的打印。
系統特點：
調制頻率高：≤50KHz；抗反射光
單模輸出，光斑精細
平均無故障率時間≥100000小時，適合在線使用超小體積，便于在線添裝
技術參數表：
| 激光器參數 | 激光器 | 光纖激光器 |
| 激光波長 | 1064mm | |
| 隔離器 | 自帶 | |
| 調制頻率范圍 | 20kHz-80kHz | |
| 振鏡參數 | 直線速度 | 8000mm/s |
| 分辨率 | 0.001mm | |
| 重復定位精度 | 0.003mm | |
| 卡盤直徑 | ∮80、∮100、∮125（可定做） | |
| 光學輸出特性 | 打標范圍 | F=160mm，范圍110*110mm、175*175mm |
| 線寬 | 0.01mm | |
| 冷卻系統 | 冷卻方式 | 風冷 |
| 系統屬性 | 激光器供電 | 0.5KW/AC 220V/50Hz |
| 環境要求 | 0-35℃，濕度≤90% | |
| 重量 | 機身凈重 | 90kg |
